一體化溫度變送器模塊

產品詳細介紹
WZPBX-智能溫度變送顯示器
使用說明書

1．產品概述
1.兩線制工作方式。
2.輸入信號：Pt100/-199.9～600.0℃，全量程帶一位小數點。
3.-199.9～600.0℃范圍內，變送輸出零點、量程自由設定；
4.按鍵操作、標定方式簡單、快捷；
WZPBX溫度變送器智能板采用單片機電路，可靠準確的完成
傳感器信號的采集調理及環路電流變化輸出,顯示。
2．技術指標
 供電電源：DC13～36V; 負載電阻≤600Ω（供電24V時）
信號范圍：Pt100/-199.9～600.0℃
輸入阻抗：>1MΩ
 采樣速率：5次/秒
測量精度：±0.2％FS
輸出精度：±0.2％
顯示范圍：-199.9℃～600.0℃
顯示方式：0.36“四位紅色數碼管
溫度漂移：<50ppm/℃
工作溫度：－20～80℃
相對濕度：<85%RH

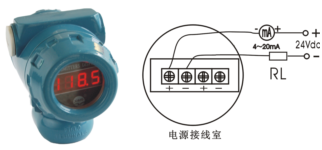

 3．接線

【接線說明】
A、B、B：三線制鉑電阻Pt100
DC24V＋：回路供電正
DC24V－：回路供電負
4．操作設置

【面板說明】① 測量值顯示窗   ② 設置/確認鍵   ③ 增加鍵   ④ 減少鍵
 【參數設置】
1.長按設置鍵  2秒以上不松開，直至顯示 (Loc)參數；
2.點按 或  鍵，調出參數值，修改位閃爍，長按 或鍵移動修改位，點按 或 修改參數值，點按  鍵保存；
3.將密碼鎖改為1111，點按  鍵，顯示本組下一個參數名；
4.點按  鍵可以順序翻閱參數名稱，按步驟②對需要修改的參數
進行設置。查閱或設置第一組參數最后一個參數時，點按  鍵將退出設置；
【參數一覽】
第一組參數（將密碼鎖改為1111）
符號     名稱     內容        取值范圍
      Loc    密碼鎖       0000～9999

       oUtL 變送輸出下限值 ≥-199.9℃

       oUtH 變送輸出上限值  ≤600.0℃

      FLtr 測量值濾波系數  1～20

5．參數說明
 (Loc） ―― 參數密碼鎖,用于參數、標定及調校結果的保護
 (oUtL)  ―― 變送輸出下限值
 (oUtH)  ――變送輸出上限值
 (FLtr) ―― 測量值濾波系數
